Yat üst yapısında 5G anten montajı yapılırken radarlar ve paratonerler ile çakışmayı önlemek için doğru konumlandırma nasıl yapılır?

Yatlarda 5G antenlerinin doğru konumlandırılması, yalnızca sinyal kalitesini artırmakla kalmaz; aynı zamanda radarların yaydığı yüksek elektromanyetik radyasyonun modemleri yakmasını ve yıldırım risklerinin can/mal güvenliğini tehlikeye atmasını engeller. Antenlerin radar (X-band/S-band) ve paratoner (yıldırımsavar)sistemleriyle çakışmaması için uyulması gereken temel mühendislik kuralları şunlardır:

1. Radar Antenleri ile Elektromanyetik ve Fiziksel İzolasyon

Marine radarlar, yüksek güçlü mikrodalga darbe sinyalleri yayar ve dönerken fiziksel bir tarama alanı oluşturur. 5G antenlerinin radar ile çakışmasını önlemek için:

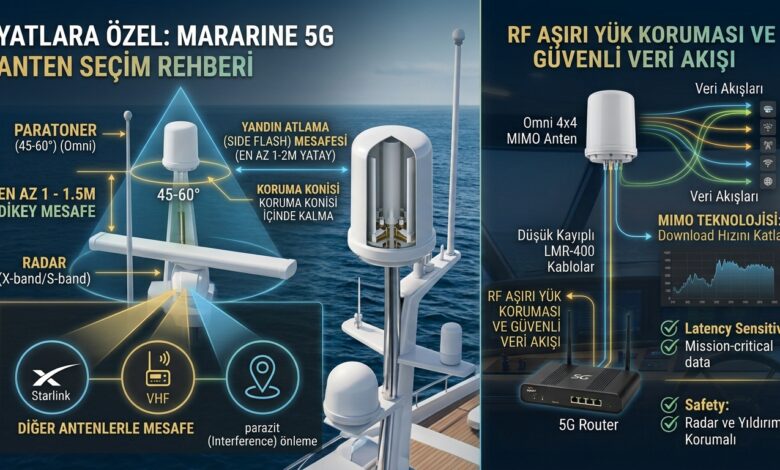

• Işın Demeti (Main Lobe) Altında Kalmamak: 5G antenleri asla radar çanağının doğrudan yatay dönme düzlemine monte edilmemelidir. En güvenli yöntem, 5G antenini radar seviyesinden en az 1 ila 1.5 metre dikey olarak yukarıya (direk tepesine) yerleştirmektir.

• Fiziksel Gölgeleme (Line of Sight): Radar dönerken fiberglas gövdesi ve içindeki metal dalga kılavuzları 5G sinyalini kesebilir. Anten, radardan olabildiğince uzak bir noktaya veya dikey eksende radarın üzerine konumlandırılarak kör açı oluşması engellenir.

• RF Aşırı Yük Koruması: Radara çok yakın yerleştirilen hücresel antenler, radar sinyalinin gücü nedeniyle RF ön yükselteçlerinde (front-end) bozulmaya veya kalıcı hasara uğrayabilir. Bu yüzden minimum yatay/dikey mesafe kuralına mutlaka uyulmalıdır.

2. Paratoner (Yıldırımsavar) ve Koruma Konisi Uyumluluğu

Deniz araçlarında paratoner, teknenin en yüksek noktasına yerleştirilir ve olası bir yıldırım darbesini güvenle suya deşarj eder. 5G antenlerinin paratonerle ilişkisi iki kritere dayanır:

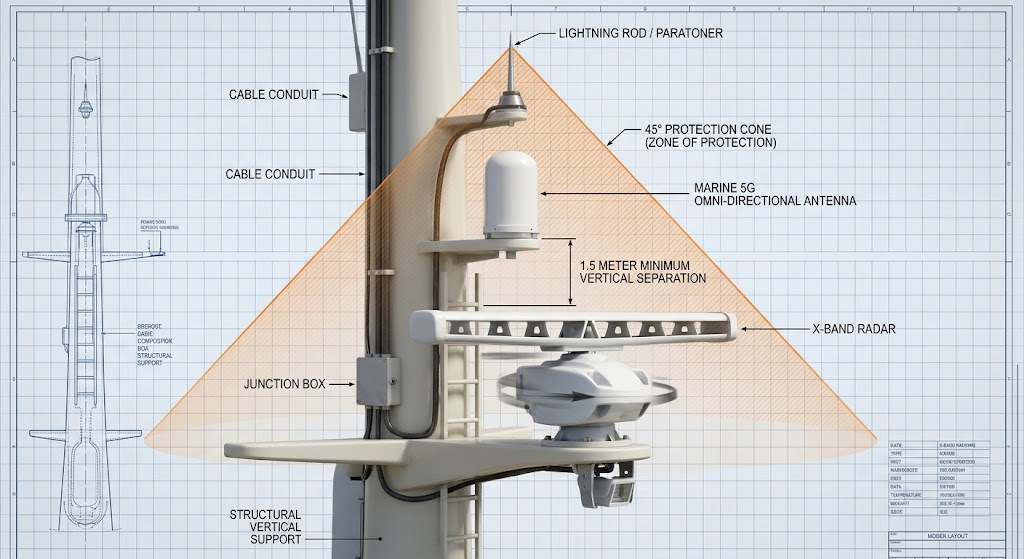

• Koruma Konisi İçinde Kalma (Rolling Sphere Method): Anten, paratonerin oluşturduğu koruma konisinin (genellikle 45 ila 60 derecelik bir koruma alanı) içerisinde kalmalıdır. Eğer anten paratonerden daha yüksek bir noktaya veya koruma alanı dışına monte edilirse, ilk hedef haline gelir ve doğrudan yıldırım darbesi alır.

• Yandın Atlama (Side Flash) Mesafesi: Anten koruma konisi içinde olsa bile paratoner çubuğuna fiziksel olarak çok yakın (örneğin birkaç santimetre) olmamalıdır. Yıldırım deşarjı sırasında oluşan devasa akım, yakındaki metal kablolara veya anten gövdesine atlayabilir (side flash). Bu yüzden paratoner ile 5G anteni arasında en az 1-2 metre yatay mesafe bırakılmalıdır.

• Paratoner Topraklama Kalitesi: 5G antenlerinin montaj direkleri ve koruyucu blendajları, teknenin ana topraklama sistemine (bonding system) düşük dirençli bakır kablolarla bağlanmalıdır.

3. Diğer Deniz Tipi Antenlerle Mesafe Kuralları

Yat direğinde Starlink, GPS, VHF ve TV uydu antenleri de bulunduğu için elektromanyetik paraziti (Interference) önlemek adına şu aralıklar gözetilmelidir:

• Starlink ile Dikey Mesafe: Starlink Maritime çanağı ile 5G antenleri arasında en az 1 metre dikey veya çapraz mesafe bırakılmalıdır; çünkü her iki sistem de benzer yüksek frekans bantlarında yoğun veri alışverişi yapar.

• VHF / AIS Antenleri: VHF telsizler yüksek güçle (25W) yayın yaptığı için 5G antenlerinin hemen yanına konulursa hücresel alıcıların frekansını bastırabilir (desensitization). VHF ile 5G antenleri arasında en az 1.5-2 metre mesafe olmalıdır.
