Yatlar İçin 5G İnternet Anteni ve Router Kurulumu: Peplink Maritime 40G ve Teltonika RUTX50
Yatlar İçin 5G İnternet Anteni ve Router Kurulumu: Peplink Maritime 40G ve Teltonika RUTX50
Süperyatlarda hızlı, kararlı ve kesintisiz internet bağlantısı; haberleşme, navigasyon dışı dijital hizmetler, mürettebat iletişimi ve misafirlerin internet erişimi açısından büyük önem taşır. Ancak deniz ortamında 5G bağlantısının performansı yalnızca kullanılan modeme bağlı değildir. Antenin konumu, kıyıdaki baz istasyonuna olan mesafe, RF kablolarının kalitesi ve tekne üzerindeki elektromanyetik koşullar da bağlantının kalitesini doğrudan etkiler.

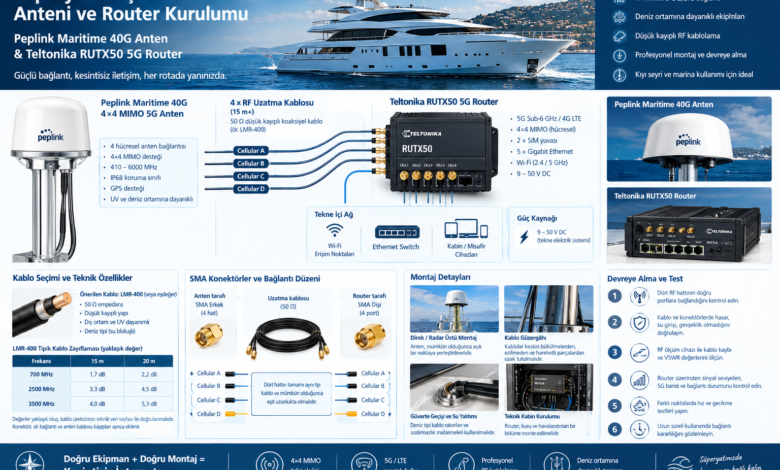

Peplink Maritime 40G anteni ve Teltonika RUTX50 5G router, uygun şekilde tasarlanıp kurulduğunda, yatlarda yüksek performanslı hücresel internet altyapısı oluşturmak için değerlendirilebilecek bir kombinasyondur.
Bu yazıda sistemin teknik özelliklerini, 4×4 MIMO bağlantı yapısını, uzun anten kablolarının etkilerini, montaj gereksinimlerini ve devreye alma testlerini inceliyoruz.
1. Peplink Maritime 40G deniz tipi 5G anteni
Peplink Maritime 40G, deniz ortamlarında hücresel bağlantı için tasarlanmış, dört bağımsız hücresel RF bağlantısı ve GPS desteği bulunan bir anten sistemidir.
Öne çıkan özellikleri şunlardır:
- 4×4 MIMO: Uyumlu modemlerle dört hücresel anten hattının kullanılmasını destekler.
- Geniş frekans aralığı: Üretici dokümanında 410–6000 MHz olarak belirtilir.
- Deniz ortamına uygun gövde: IP68 koruma sınıfına ve UV dayanımlı muhafazaya sahiptir.
- Çok yönlü anten tasarımı: Yat farklı yönlere hareket ederken hücresel sinyali almaya yardımcı olur.
- GPS desteği: Modelin GPS bağlantısı da bulunmaktadır.
- Montaj seçenekleri: Uygun deniz tipi montaj donanımı ve alternatif montaj aparatıyla kullanılabilir.
Üretici, Maritime 40G modelini 4×4 MIMO destekli bir deniz tipi anten olarak tanımlar. Gerçek performans; operatörün kullandığı frekans bantlarına, kıyıdaki baz istasyonuna, antenin montaj konumuna ve kablo kayıplarına bağlıdır.
Ürün ayrıntıları: Peplink Maritime Antenna Series
2. Teltonika RUTX50 5G router
Teltonika RUTX50, endüstriyel kullanıma yönelik 5G hücresel router modelidir. Mobil internet bağlantısını tekne içindeki Ethernet ağına ve kablosuz yerel ağa dağıtmak için kullanılabilir.
Temel özellikleri:
- 5G Sub-6 GHz, 4G LTE ve geriye dönük 3G desteği
- 5G tarafında 4×4 MIMO desteği
- İki SIM yuvası ve desteklenen yapılandırmalarda otomatik SIM geçişi
- Beş adet Gigabit Ethernet portu
- 2,4 GHz ve 5 GHz Wi-Fi
- 9–50 V DC giriş aralığı
- Hücresel sinyal ve bağlantı durumunu izleme imkânı
Önemli: RUTX50’nin 5G performansı, kullanılan operatörün frekans bantları ve şebeke yapılandırmasıyla sınırlıdır. Router’ın desteklediği teknik özellikler, her ülkede veya her operatörde aynı hızın elde edileceği anlamına gelmez. Ayrıca ürünün güncel tedarik ve destek durumunu satın alma öncesinde üreticiyle doğrulamak gerekir.
Üretici bilgileri: Teltonika RUTX50
3. 4×4 MIMO bağlantısı nasıl çalışır?
MIMO, birden fazla anten hattının aynı kablosuz bağlantı üzerinde kullanılmasını sağlayan bir teknolojidir. Uygun şebeke koşullarında veri hızının, bağlantı kapasitesinin ve iletişim kararlılığının artırılmasına yardımcı olabilir.
Peplink Maritime 40G anteni, dört hücresel RF bağlantısı sunar. Teltonika RUTX50 üzerinde de dört hücresel anten portu bulunur. Bu nedenle antenin dört hücresel hattı, router’ın dört hücresel portuna ayrı ayrı bağlanmalıdır.
Burada dikkat edilmesi gerekenler:
- Dört RF hattı birbirinden bağımsız olmalıdır.
- Her hat 50 ohm empedanslı olmalıdır.
- Kablolar ve konektörler kullanılacak frekans aralığına uygun olmalıdır.
- Gereksiz adaptör ve ek bağlantılardan kaçınılmalıdır.
- Dört hattın uzunluğu ve elektriksel özellikleri mümkün olduğunca eşleştirilmelidir.
Dört bağlantının bulunması tek başına 4×4 MIMO performansını garanti etmez. Baz istasyonunun, kullanılan frekans bandının ve operatörün de uygun MIMO desteği sunması gerekir.
4. Anten ile router arasındaki RF kablolaması
Süperyatlarda anten genellikle sinyalin daha iyi alınabileceği bir direğe veya üst güverteye yerleştirilir. Router ise suya, neme ve doğrudan dış ortam koşullarına karşı korunmuş teknik bir kabinde bulunabilir.
Bu iki nokta arasındaki mesafe 15 metreyi geçtiğinde, kablo seçimi sistem performansı açısından kritik hâle gelir.
Önerilen kablo yaklaşımı
Düşük kayıplı 50 ohm koaksiyel kablo tercih edilmelidir. LMR-400 sınıfı kablolar, uzun RF hatları için değerlendirilebilecek seçenekler arasındadır. Ancak kablonun kalınlığı, esnekliği, konektörleri, montaj güzergâhı ve deniz ortamına uygunluğu da hesaba katılmalıdır.
Anten ile router arasındaki her bir hücresel hat için ayrı bir kablo gerekir. Dört hücresel bağlantı için toplam dört RF uzatma hattı planlanmalıdır.
Kablo seçerken kontrol edilmesi gerekenler:
- Üretici tarafından belirtilen frekans bazlı zayıflama değerleri
- 50 ohm empedans
- Kablo ve konektörlerin 3,8 GHz ve üzerindeki kullanılacak frekanslara uygunluğu
- Dış ortam, UV, nem ve tuzlu su koşullarına uygunluk
- Konektörlerin doğru krimp veya montaj yöntemiyle hazırlanması
- Güverte geçişlerinde mekanik koruma ve su sızdırmazlığı
- Kablonun bükülme yarıçapına uyulması
Kullanılacak kablonun teknik verileri üretici dokümanından kontrol edilmelidir: Times Microwave LMR-400 veri sayfası
5. 15 metre RF kablosunda sinyal kaybı
Koaksiyel kabloların zayıflaması frekans arttıkça yükselir. Bu nedenle düşük frekanslarda kabul edilebilir görünen bir kablo kaybı, daha yüksek 5G frekanslarında önemli hâle gelebilir.
Times Microwave tarafından yayımlanan LMR-400 tipik zayıflama değerleri esas alındığında, 15 metrelik tek bir kablo için yaklaşık değerler aşağıdaki gibidir:
| Frekans | Tipik zayıflama | 15 metrede yaklaşık kayıp |
|---|---|---|
| 900 MHz | 12,8 dB / 100 m | 1,92 dB |
| 1800 MHz | 18,6 dB / 100 m | 2,79 dB |
| 2500 MHz | 22,2 dB / 100 m | 3,33 dB |
| 3500 MHz | Yaklaşık 27 dB / 100 m | Yaklaşık 4,05 dB |
3500 MHz değeri yaklaşık hesaplamadır. Gerçek kayıp, seçilen kablonun veri sayfasından doğrulanmalıdır. Tablodaki değerler tek bir RF hattı içindir; dört hattın kayıpları birbirine eklenerek tek bir dB değeri oluşturulmaz.
Bu değerler, 15 metrelik uzatma kablosunun tipik kaybını gösterir. Antenin kendi kablosu, konektörler, adaptörler ve ek bağlantılar da toplam kayba katkıda bulunur.
Bu nedenle mümkünse router antene daha yakın bir noktaya yerleştirilmeli ve uzun mesafe Ethernet üzerinden aşılmalıdır. Ethernet hattı, uygun ekipman ve tasarımla RF kablosuna göre daha esnek bir yerleşim imkânı sunar.
6. SMA konektörleri ve bağlantı uyumluluğu
Peplink Maritime 40G’nin belirtilen hücresel kablo uçları SMA erkek konektördür. Teltonika RUTX50’nin hücresel anten girişleri SMA bağlantılıdır.
Uzatma kablosu hazırlanırken her hattın anten ve router tarafındaki konektör tipi fiziksel olarak kontrol edilmelidir. Yaygın bağlantı düzeninde antenin SMA erkek ucuna bağlanmak için uzatma kablosunun anten tarafında SMA dişi, router tarafında ise router girişine uygun SMA erkek uç kullanılır.
Sipariş öncesinde şu hususlar doğrulanmalıdır:
- Konektörlerin doğru cinsiyette olması
- SMA ile RP-SMA’nın birbirine karıştırılmaması
- Kabloya uygun konektör seçilmesi
- Konektörlerin kullanılacak frekans aralığını desteklemesi
- Dış ortamda kalan bağlantıların uygun şekilde sızdırmaz hâle getirilmesi
Peplink, SMA bağlantılarının kendiliğinden su geçirmez olmadığını belirtir. Dış ortam bağlantıları uygun koruma ve sızdırmazlık malzemeleriyle korunmalıdır. Peplink anten montaj ve bağlantı bilgileri
7. Süperyat üzerinde anten montajı
Antenin konumu, hücresel bağlantının kalitesini etkileyen en önemli unsurlardan biridir. Montaj sırasında antenin mümkün olduğunca açık görüş alanına sahip olması ve metal yüzeyler, büyük yapısal parçalar ve diğer anten sistemleriyle etkileşimin azaltılması hedeflenmelidir.
Montajda dikkat edilmesi gerekenler:
- Anteni uygun bir direk veya üst güverte noktasına sabitlemek
- Radar, uydu anteni ve diğer RF sistemleriyle yeterli fiziksel mesafe bırakmak
- Üreticinin montaj aparatı ve montaj talimatlarını izlemek
- Kabloları keskin kenarlardan, yüksek sıcaklıktan ve hareketli parçalardan uzak geçirmek
- Kabloları titreşime karşı sabitlemek ve konektörlere yük bindirmemek
- Güverte geçişlerinde uygun kablo rakoru ve sızdırmazlık uygulamak
- Topraklama ve yıldırım korumasını teknenin elektrik ve denizcilik standartlarına uygun şekilde değerlendirmek
Anteni radarın üzerine yerleştirmek her durumda en iyi çözüm değildir. Montaj noktası, teknenin yapısı ve diğer sistemlerle olası etkileşimler incelenerek belirlenmelidir.
8. Router kurulumu ve tekne içi ağ
Teltonika RUTX50, 5G bağlantısını Ethernet ve Wi-Fi üzerinden tekne ağına dağıtabilir. Daha kapsamlı yat internet sistemlerinde router; kablosuz erişim noktaları, Ethernet switch’leri ve gerektiğinde farklı internet bağlantılarıyla birlikte çalışabilir.
Kurulum sırasında:
- SIM kart ve APN ayarları kontrol edilir.
- Operatörün desteklediği 5G bantları doğrulanır.
- Dört hücresel anten hattı doğru portlara bağlanır.
- Wi-Fi ve LAN ağları yapılandırılır.
- Yönetim arayüzüne erişim güvenli hâle getirilir.
- Router, havalandırması uygun ve kuru bir teknik kabine yerleştirilir.
- Teknenin DC besleme sistemi, sigorta ve gerilim gereksinimlerine uygun şekilde tasarlanır.
Teknede internet erişiminin devamlılığı kritikse, 5G bağlantısına ek olarak uydu interneti gibi bağımsız bir WAN bağlantısı da değerlendirilebilir. Otomatik yedek bağlantı için kullanılacak cihaz ve yapılandırmanın failover desteği ayrıca doğrulanmalıdır.
9. Devreye alma ve performans testleri
Montaj tamamlandıktan sonra sistem yalnızca internete bağlanıyor diye teslim edilmemelidir. Anten, kablo ve router yapılandırması teknik olarak kontrol edilmelidir.
Kontrol listesi:
- Dört RF hattının doğru bağlandığını doğrulayın.
- Konektörlerde gevşeklik, su girişi ve mekanik hasar olmadığını kontrol edin.
- Kablo üreticisinin değerlerine göre beklenen RF kaybını hesaplayın.
- Uygun ölçüm cihazıyla gerekli görülen RF kablo testlerini yapın.
- Router arayüzünden RSRP, RSRQ, SINR ve bağlı frekans bandını kontrol edin.
- Birden fazla noktada indirme, yükleme ve gecikme testleri yapın.
- Mümkünse kıyıdan farklı uzaklıklarda ve teknenin farklı yönlerinde bağlantıyı değerlendirin.
- Uzun süreli kullanımda bağlantı kararlılığını ve sıcaklığı gözlemleyin.
Hız testi tek başına yeterli değildir. RSRP, RSRQ ve SINR gibi radyo ölçümleri, bağlantı kalitesinin yorumlanmasına yardımcı olur. Ölçüm sonuçları operatör, frekans bandı, teknenin konumu ve çevresel koşullarla birlikte değerlendirilmelidir.
Sonuç: Süperyatlar için doğru 5G altyapısı
Peplink Maritime 40G anteni ile Teltonika RUTX50 5G router, uygun frekans ve bağlantı koşullarında yatlarda yüksek performanslı hücresel internet altyapısı oluşturmak için değerlendirilebilir.
Başarılı bir kurulumun temelini yalnızca anten veya router seçimi değil; doğru anten konumu, düşük kayıplı RF kablolaması, doğru konektörler, güvenli montaj ve profesyonel devreye alma oluşturur.
Özellikle 15 metreyi aşan anten kablosu mesafelerinde, toplam RF kaybı hesaplanmadan kablo seçimi yapılmamalıdır. Uygun tasarım ve testlerle sistemin performansı artırılabilir ve tekne üzerindeki internet bağlantısının daha kararlı çalışması desteklenebilir.
Yatınız için 5G internet kurulumu, anten montajı ve RF kablolama danışmanlığı
Teknenizin boyutuna, anten yerleşimine, kablo mesafesine ve kullanım ihtiyacına uygun bir sistem tasarımı için profesyonel teknik destek alabilirsiniz.
Anahtar kelimeler: süperyat internet sistemi, yat 5G internet, Peplink Maritime 40G, Teltonika RUTX50, 4×4 MIMO anten, deniz tipi 5G anten, yat internet kurulumu, RF kablo kaybı, yat haberleşme sistemleri
Teknik not: Ürünlerin güncel teknik veri sayfaları, sipariş kodları, port tipleri ve Türkiye’deki operatör bant uyumluluğu uygulama öncesinde doğrulanmalıdır. Gerçek performans saha koşullarına göre değişir.
